Da ich für die Erzeugung von Teilen für den 3D-Druck bereits die Software FreeCAD im Einsatz habe, wollte ich diese auch zur Erstellung von Konstruktionszeichnungen für meinen Omtech-Lasercutter Turbo 747 verwenden. Hierzu exportierte ich die Daten im dxf-Format um sie in der Software LightBurn zu importieren und weiter zu verarbeiten.
Verwundert musste ich feststellen, dass der Lasercutter manche Schnitte mehrfach durchführte. Der Grund liegt wohl darin, dass beim Export von 3D-Modellen manche Kanten mehrfach in die Datei geschrieben werden.
Ich habe mir deshalb von der KI ein Makro erstellen lassen, dass den angewählten Körper automatisch in ein Zeichnungsobjekt umwandelt und danach den DWG-Export aus dieser Zeichnung heraus durchführt.
Die drei aufgeführten Makro-Dateien unterscheiden sich nur in der gewählten Ansicht auf das Objekt.

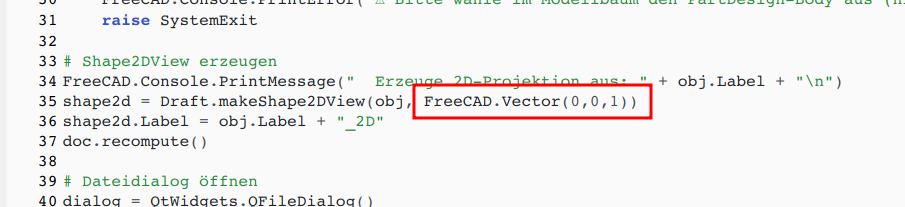

In Zeile 35 wird jewils festgelegt, welche Perspektive zur Erzeugung des Zeichnungsobjektes in 2D verwendet wird:
Damit kann der Export jetzt schnell und problemlos durchgeführt werden.
